公司简介：

广东鑫百惠喷砂机械厂是一家专业致力于喷砂技术及喷砂机设备有研制的厂家。经过多年的努力已开发出一系列完善的喷砂设备。满足了广大用户的不同需求。赢得了广大客户的信赖和支持。"鑫百惠"牌系列干湿喷砂机分高压、普压两大类。含箱式、滚筒式、移动式、转盘式 、全自动系列及喷砂房等逾百种产品。不论何种工件，大至船体，钢结构、集装箱，小到表壳、钮扣、注射针等，鑫百惠都能提供完善的表面处理服务。"鑫百惠"兼有大型的磨料仓库，储备多种型号的玻璃珠、玻璃砂、氧化铝砂、金刚砂、塑胶砂、不锈钢丸、钢砂、钢丸等磨料，提供完善的配套服务。

产品介绍：

机器型号XBH600移动式除锈喷砂机

主机外形尺寸罐体直径（D）*高度（H）：600*1250mm

整机重量160kg

容积0.3 m3

装砂量最多500kg

单枪工作效率约0.30-0.37 m2/min

每分钟喷砂量约26kg/min

喷砂枪工作气压（即开机后的压缩空气表压）0.4～0.7MPa

单枪耗气量约5.0m3/min

整机耗气量约5.0m3/min

压缩空气气源要求空压机排气压力：0.7～0.8MPa；

空压机排气流量：不小于5.0m3/min

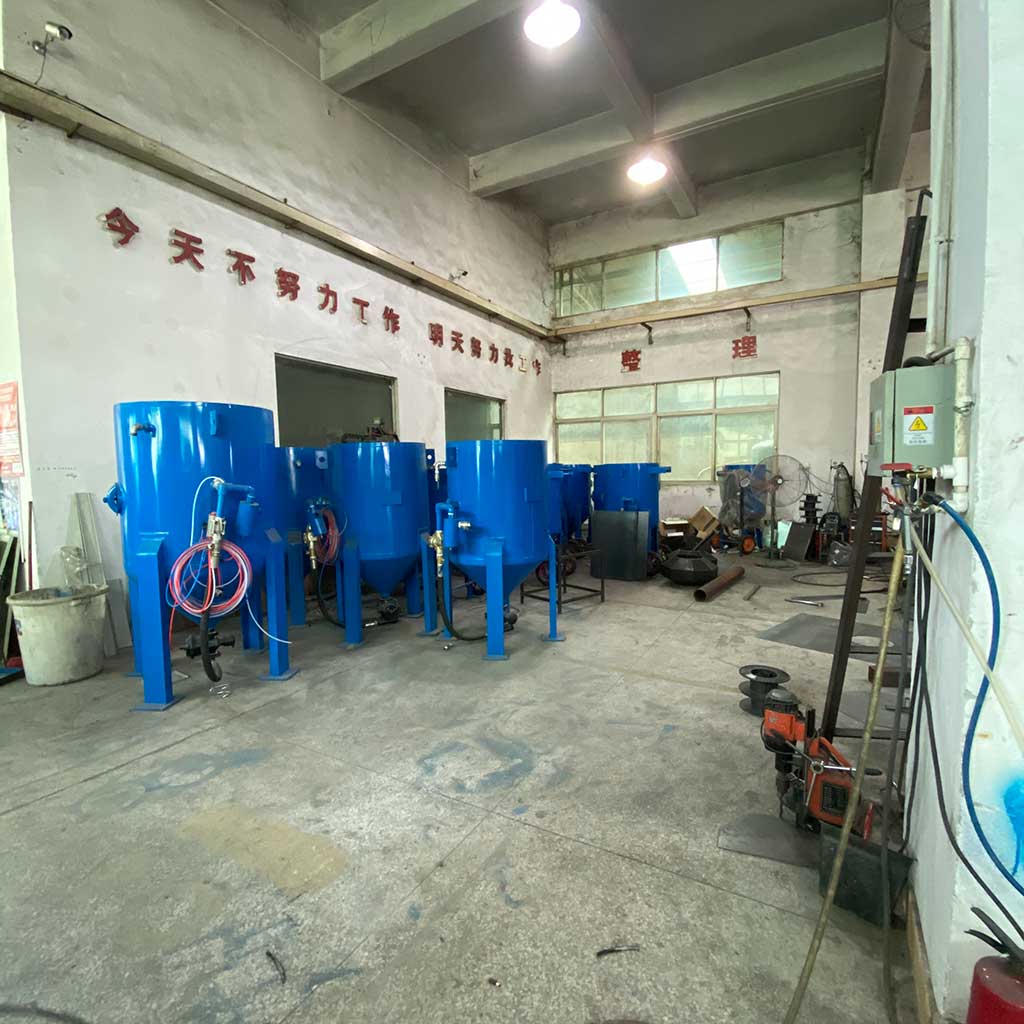

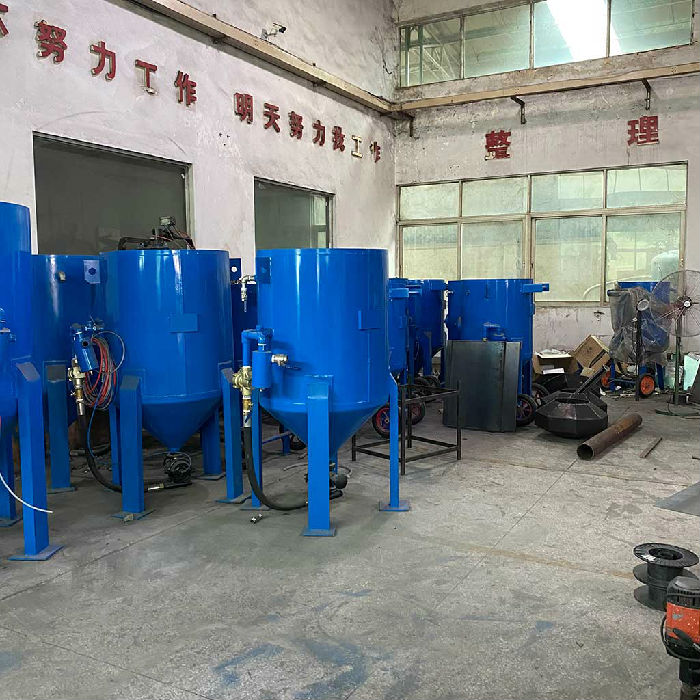

移动式加压罐除锈喷砂机库房实拍图

移动式加压罐除锈喷砂机的适用范围：

广泛应用于水工、船舶、阀门、石油、热喷涂、农用机械、钻井平台、钢结构、油罐、桥梁、大型模具、野外防腐、石材刻字、古建筑翻新、玻璃钢等喷涂前处理。用于金属工件表面清理、表面前处理、表面清洁，清理金属工件表面上的铁锈、氧化皮层、油污、旧油漆层、焊渣、杂质等所有表面残留物。同时，使金属工件表面产生适当的粗糙度和毛面，增加表面附着力。

适用于大型金属工件的表面处理，例如：船舶配件、锅炉、桥梁、集装箱、钢结构、钢板、铸造件、铆焊件、矿山机械等金属工件的表面前处理，清理金属工件表面上的铁锈、氧化层、油脂、底漆等不同种类的表面残留物。

清理等级可以根据工件表面加工处理的目的自行控制，一般情况下清理等级可以控制在符合国家工业涂装要求的Sa2.5水平上。另外，也同时使工件表面产生符合涂装规定的适当粗糙度和毛面，增加涂料对工件表面的附着力。

移动式加压罐喷砂机喷砂机的工作原理:

移动式加压罐喷砂机喷砂机采用压送式喷砂(喷丸)机构，即利用压缩空气在高压罐内高速流动形成高压作用，将高压罐内的砂料，压入调砂阀。与此同时，另一路压缩空气流也进入调砂阀，并对进入调砂阀内的砂料进行加速，使砂料通过输砂管喷出，然后随压缩气流由喷枪嘴高速喷射到工件表面，达到喷砂加工清理金属工件、非金属工件表面的目的。

移动式加压罐除锈喷砂机所含部件：

1、开放式喷砂机以压缩空气为动力，所需的空气压缩机由客户自行配置；

2、喷砂机所含部件项目：

  一套完整的喷砂机包含喷砂罐体、喷砂胶管、喷砂气管、喷枪、调砂阀、等主要部件。另外，根据客户的意愿还可以提供喷砂防护服等；

喷砂胶管：喷砂专用砂管，内径13mm,外径32mm；压缩空气气管：接通气源；喷枪：加压式喷枪；喷嘴：高耐磨碳化硼喷嘴，内径10mm，外径：20 mm，长度：170 mm；砂阀：使砂料第二次加速喷射；油水分离器：干燥压缩空气；

3、所须磨料（砂料）根据工件表面处理工艺要求，自由选用。

移动式加压罐喷砂机的工作特点：

压缩空气源：空压机排气压力：0.7～0.8MPa；空压机排气流量：不小于5.0m3/min，必须是干燥的压缩空气；结构简单可靠，操作方便，加工效能好，能源消耗低，使用寿命长；进行高效率的除锈清理，表面等级可达 Sa2.5级.喷砂出口速度可达200m/s 以上，大大提高了喷砂表面清理效率。

磨料控制阀精确地控制磨料流动，能任意调节出砂流量并随意迅速反应开启或关闭，不仅节省磨料，更达到极高的喷砂效率（约12-24 m2/min）和极高的可靠性。

产品参数及特点

产品说明：

1.引进美国技术研制、开发的磨料阀先进可靠。

2.磨料控制阀精确地控制磨料流动，能任意调节出砂流量并随意迅速反应开启或关闭，不仅节省磨料，

更达至极高的喷砂效率和极高的可靠性。

3.机体坚固耐用、放置平稳而移动灵活，操作简单方便、安全可靠，喷砂效率极高、冲击力强、打击点深，可控范围大。

4.所用配件质量可靠，经久耐用。

产品出厂标准配置：

1.整机一台

2..砂管10米

3.喷砂枪一支

4.防护服一套

质量承诺：易损件除外，设备保用一年、终身维护。
