输送式自动喷砂机组成结构

输送式自动喷砂机组成结构

   自动喷砂机是采用压缩空气为动力，形成高速 射束将喷料高速喷射到被需处理的工件表面，使工作表面得到喷砂处理后的非金属工件表面收拾收拾热处理后的氧化皮、残盐、残油等，自动喷砂机环保高效设计：采用旋风分离器，使毒害漆皮、砂尘、锈污自动回收分离，磨料循环使用。达到环保高效作用

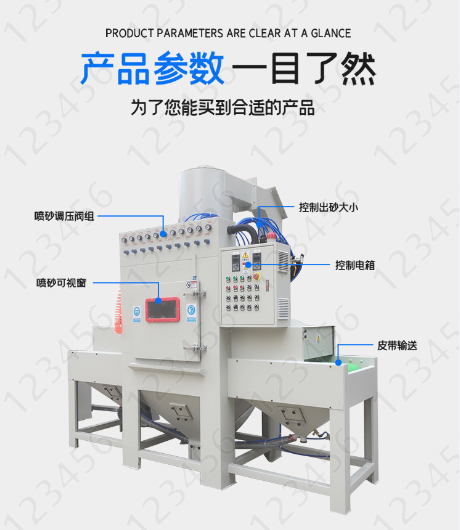

     输送式自动喷砂机主要由整体主机外壳、输送装置、喷头摇摆装置、自动回砂装置、除尘装置、控制系统组成

    1；主机外壳

主机机体采用2.5mm厚钢板焊接而成，表面喷漆；机仓的各下料斗口安装有过滤网，防止在的工件及杂物掉入砂料中。。喷砂机主机前门设有观察窗，可以观察加工过程。处理工作时的突发情况。室体内壁衬有易于更换的保护胶皮（胶皮采用纯橡胶胶皮），以保护箱体不易磨损。

    2；喷枪组

      输送式自动喷砂机根据客人及工艺需求配置10支B型喷枪，喷枪材质采用铝合金，喷嘴采用优质耐磨碳化硼，喷嘴孔径为￠8mm,长度60mm。喷嘴支架采用仿生手臂结构，喷嘴距离、角度和位置完全可依客户需求进行调整，每支喷枪启动采用单独控制，根据加工需求启动所需的喷枪数量。

     针对使用的磨料该系统采用通径为8mm的喷嘴,长度为60mm。单枪压缩空气消耗量为0.75m3/min定期检查  使用过程中，当喷枪内的喷嘴磨损后就应及时更换喷嘴，以保护外面的铝型喷枪，及时更换节约成本，方法为直接拆开喷枪，检查内部的碳化硼磨损情况。

   3；吹净枪

   本机在主机主机上备置一把手动吹静枪，用于喷砂作业后，工件机台的清理。

  4；检修门

   在主机背部由3mm冷轧钢板焊接制作而成，表面喷漆，配置有观察窗，以便于喷砂加工作业时处理异常情况。

  5；除尘系统

   本机配置一台布袋式除尘器，配置专用的除尘布袋，过滤效率大于99%的大于10微米的细小粒子，可使气体与粉尘有效的分离，将工作中产生的粉尘清除，大大降低对环境的污染造成的危害。布袋除尘器由高效布袋、、振动气缸装置、离心风机、集尘斗车、机体、排风管、弯头等组成。

    6；离心风机，

    风管及排尘管为PVC管，在连接弯头处配置风量调节板，调节进风量的大小。

    工作原理在正常运行时，含尘空气从除尘器底部进风口进入布袋，粉尘被装在布袋里面，而洁净的空气则通过布袋密度经除尘器风机出风口排出。

    7；电气系统

    电器部分由过滤器、压力表、调压阀、电磁阀、电机、开关及相应的管路控制部件组成。

设备电源为三相五线制（380V,50HZ），并设置漏电保护装置。
