大型履带式通过式自动抛丸机

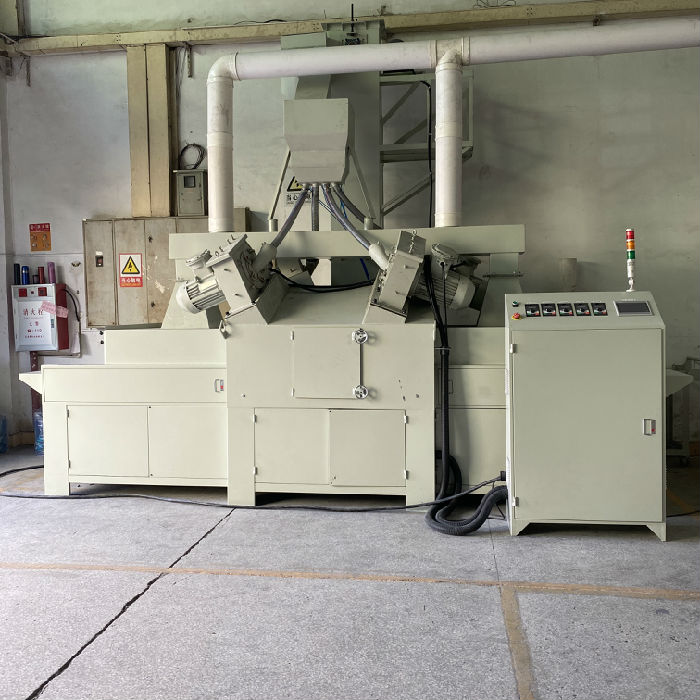

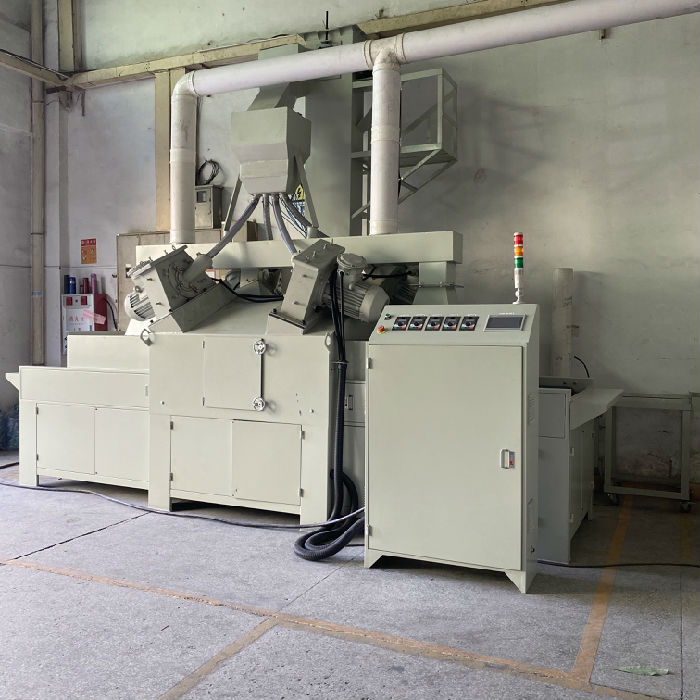

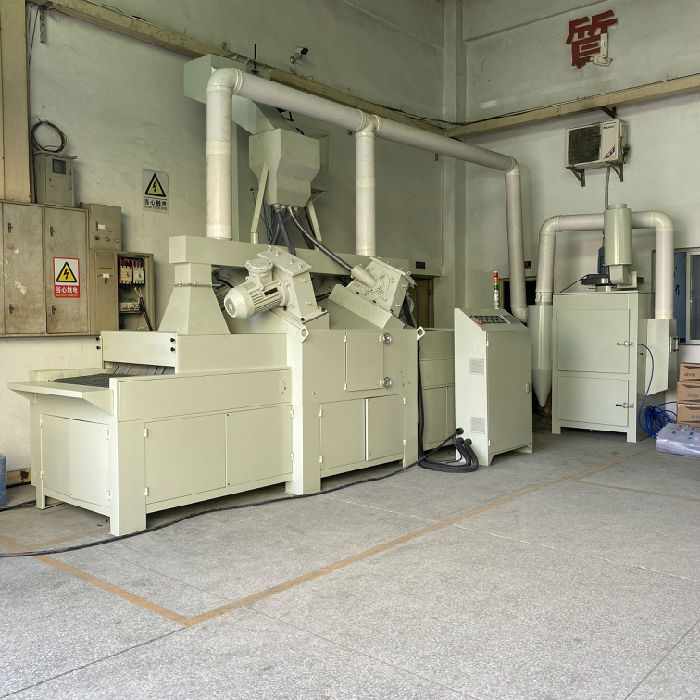

    本机为履带输送式高性能抛丸机清理设备，在清理过程中由调速电机带动输送履带将工件送进清理

室抛射区时，工件周身受到来自空间结构的不同方向的抛头的密集强力弹丸的打击与摩擦,其上的氧

化锈皮及污物迅速脱落，钢材表面获得一定粗糙度的光洁表面，同时工件由于受到密集强力冲击，消

除工件应力，避免工件变形。

   清理参数

   a 、清理室进口尺寸

宽度：                 1200mm

高度：                 500mm

长度                   55000mm

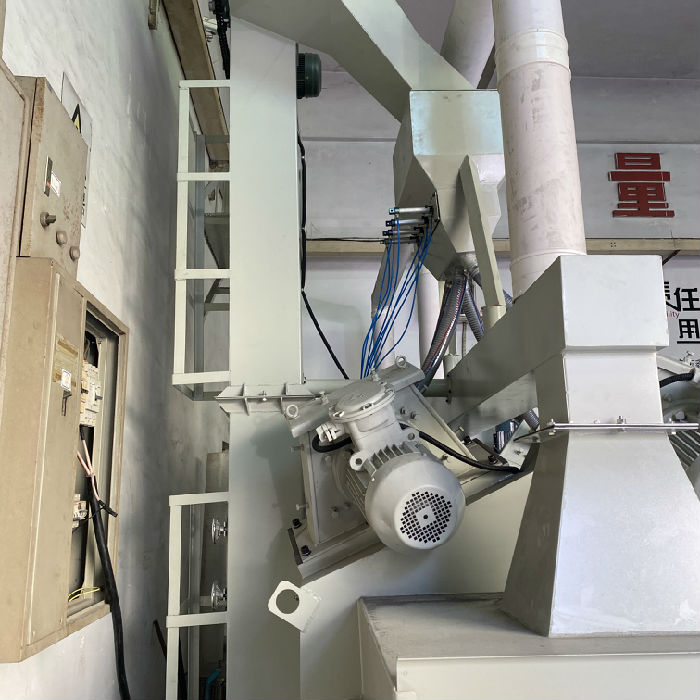

  2、抛丸器（四台）

型号：                  Y360

弹丸抛射速度：          65-70m/S

抛丸量：                10×200kg/min

功率：                  4×5.5kw

  3、提升机

提升量：                60T/h

功率：                  3kw

  4、分离器

分离量：                 60T/h

分离区风速：             4-5m/S

  5、纵向螺旋输送机

输送量：                60T/h

功率：                   3kw

  6、横向螺旋输送机

输送量：                 60T/h

功率：                   2.2kw

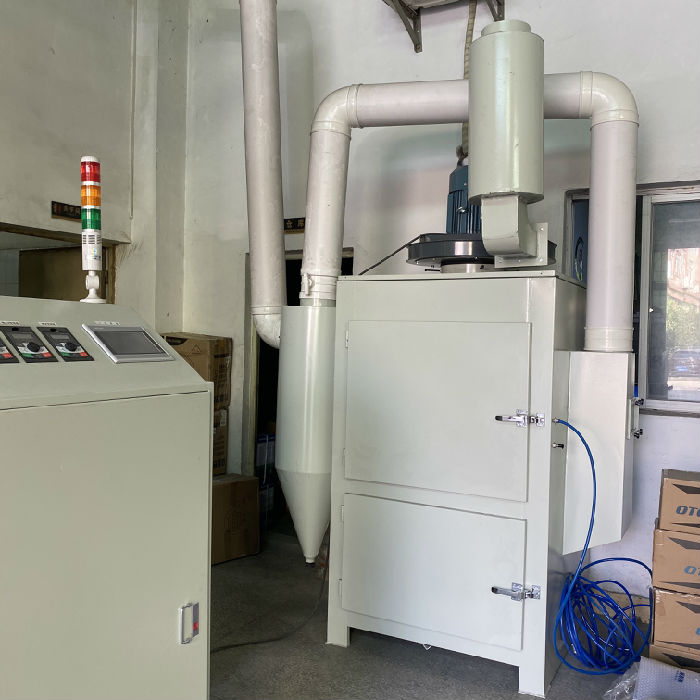

  7、除尘系统（一台）

除尘器

  a型号：                     LT-16

  b处理风量：                 15314m3/h

离心通风机

  a型号：                     4-70-8C

  b风量：                     18914m3/hc

  风压：                     1054Pa

  d功率：                     7.5kw

  8、全机功率：                  约38 kw

  9、总通风量 ：                26000m3/h

  10、质量标准

表面质量：           Sa2-Sa2.5级(GB8923-88)

表面粗糙度 ：          15~50um(GB1031-83)

  11、设备噪声：                 ≤85Db

履带通过式自动抛丸机本清理室由主副清理室组成，主副室体采用钢板制作，它们为大容腔式结构，室体上部为箱形，下部为锥形，清理作业在密封的容腔内进行，具体有前后副室体、主室体、橡胶帘、抛丸室护板、抛丸器等组成。
