小型自动喷砂机1

小型自动喷砂机1

  • 所属分类:输送自动喷砂机
  • 产品概述

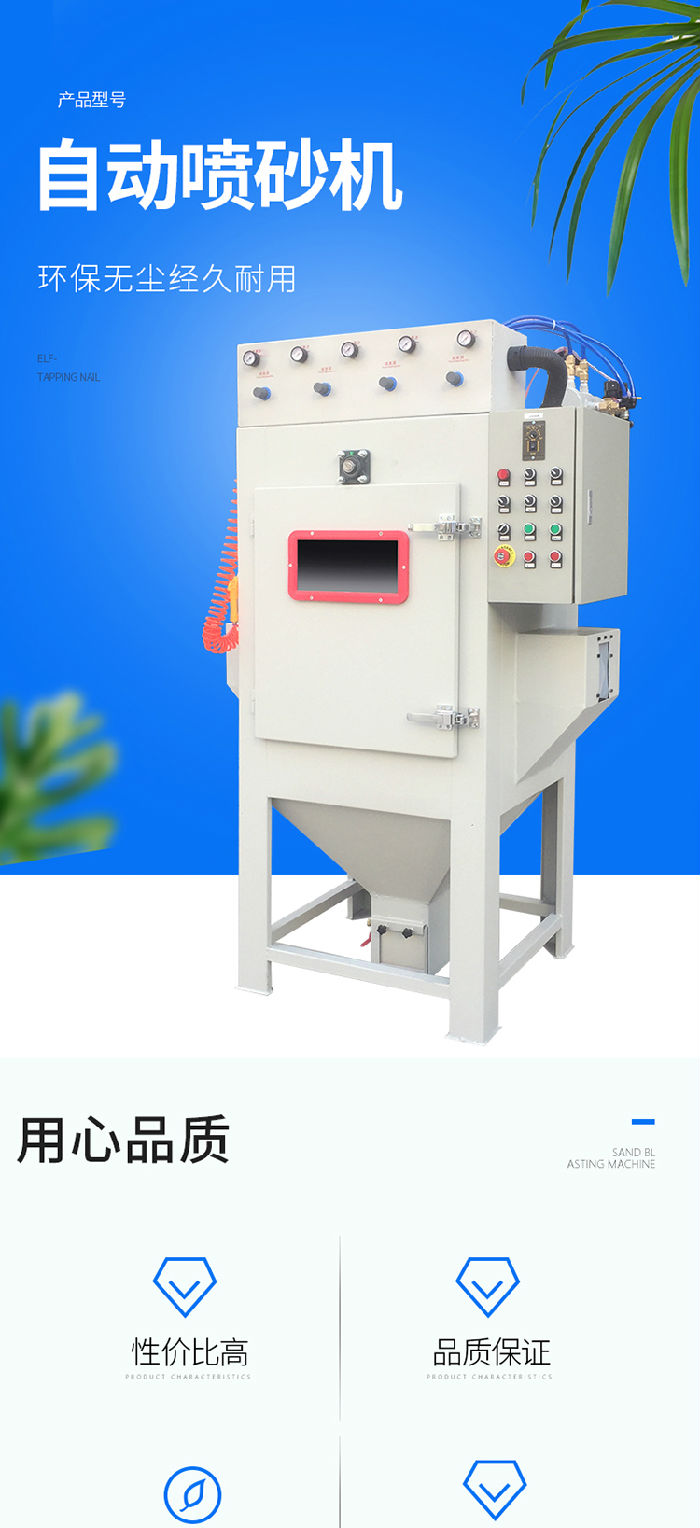

小型自动喷砂机1




XBH300-4A自动喷砂机

   主机外壳

主机机体采用2.5mm厚钢板焊接而成,表面喷漆;机仓的各下料斗口安装有过滤网,防止在的工件及杂物掉入砂料中。。喷砂机主机前门设有观察窗,可以观察加工过程。处理工作时的突发情况。室体内壁衬有易于更换的保护胶皮(胶皮采用纯橡胶胶皮),以保护箱体不易磨损。

隧道式通道尺寸:1200mm(L)*200mm(W)*2000mm(H)。(此高度为产品出入尺寸)

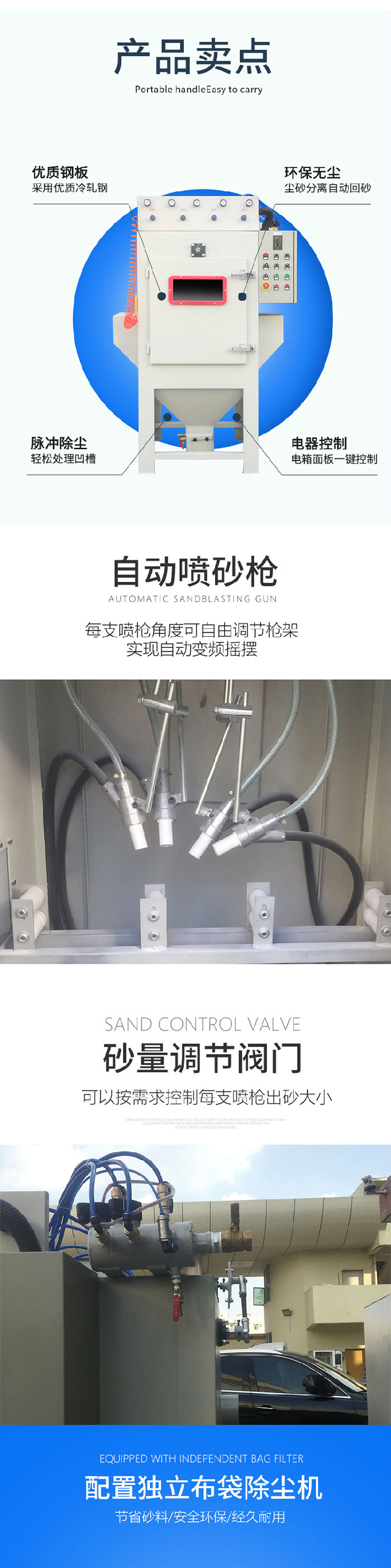

4.1喷枪组

XBH300-4A输送式自动喷砂机根据客人及工艺需求配置4支B型喷枪,喷枪材质采用铝合金,喷嘴采用优质耐磨碳化硼,喷嘴孔径为¢8mm,长度60mm。喷嘴支架采用仿生手臂结构,喷嘴距离、角度和位置完全可依客户需求进行调整,每支喷枪启动采用单独控制,根据加工需求启动所需的喷枪数量。

针对使用的磨料该系统采用通径为8mm的喷嘴,长度为60mm。单枪压缩空气消耗量为0.75m3/min定期检查  使用过程中,当喷枪内的喷嘴磨损后就应及时更换喷嘴,以保护外面的铝型喷枪,及时更换节约成本,方法为直接拆开喷枪,检查内部的碳化硼磨损情况。

4.2吹净枪

本机在主机主机上备置一把手动吹静枪,用于喷砂作业后,工件机台的清理。

4.3检修门

在主机背部由3mm冷轧钢板焊接制作而成,表面喷漆,配置有观察窗,以便于喷砂加工作业时处理异常情况。

4.4除尘系统

4.5本机配置一台布袋式除尘器,配置专用的除尘布袋,过滤效率大于99%的大于10微米的细小粒子,可使气体与粉尘有效的分离,将工作中产生的粉尘清除,大大降低对环境的污染造成的危害

4.6 布袋除尘器由高效布袋、、振动气缸装置、离心风机、集尘斗车、机体、排风管、弯头等组成。

4.7 机体采用2mm钢板焊接而成,内外表面喷漆处理外形尺寸:1200mm(L)X1000mm(W)X2000mm(H)

4.8高效布袋600X600,布袋数量16个,高效除尘布袋收集粉尘,净化符合国家环保标准。

4.9离心风机4-72型,A式传动,功率为1.1KW转速2900R/min品牌为佛山南海九洲。

4.10风管及排尘管为PVC管,在连接弯头处配置风量调节板,调节进风量的大小。

工作原理

在正常运行时,含尘空气从除尘器底部进风口进入布袋,粉尘被装在布袋里面,而洁净的空气则通过布袋密度经除尘器风机出风口排出。

4.11电气系统

   电器部分由过滤器、压力表、调压阀、电磁阀、电机、开关及相应的管路控制部件组成。

设备电源为三相五线制(380V,50HZ),并设置漏电保护装置。

小型自动喷砂机1
