吊钩式抛丸机结构特点

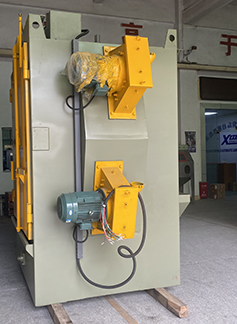

吊钩式抛丸机结构特点主要由工件吊装机构及输送系统、清理室体、喷丸器、提升机、维修平台、螺旋输送器、除尘系统、电控系统等组成。

工件在清理时由吊钩吊起进入电动葫芦运行到喷丸清理室前，依次启动提升机、螺旋输送器及喷丸器等，工件进到喷射区时，工件边旋传边进行喷丸清理，待工件全部通过清理完毕，再由检测装置发出信号，供丸闸关闭，停止抛丸。通过该装置可最大限度的利用弹丸，避免弹丸空喷，大大提高抛射效率。


为吊钩式抛丸机配置的DEC-6滤筒式除尘器结构，共6滤筒组成。

进风口可如图所示设置在侧面，也可设置在顶部，出风口可如图所示设置在清洁空气室的下部，也可设置在清洁空气室的侧面或顶面。

我公司设备配套一般按每只滤筒处理风量750 立方米/小时计算，但在处理超细粉尘以及粉尘入口浓度较高时，应适当增加一些滤筒，必要的时候应设置二级除尘，以使部分颗粒较大粉尘先行沉降。此经验只适应于我公司自备的350-450 目PSU 聚酯覆膜滤筒，滤料刚性好，具备拒水性能，其过滤面积为14.5 平方米/只。

本公司可采用各种进口和国产滤料精工制作各种空气过滤器，主导产品为PSU 覆膜聚酯滤筒，具有孔径小、透气量大、表面光滑、防水防油性能优良、阻力低、过滤面积大等特点，采用国际先进的折叠固化新工艺，端盖和护网采用防锈、防腐性能优良的加厚优质电化板，密封圈采用低硬度、高强度的闭孔发泡橡胶，进口环氧树脂胶剂彻底避免脱胶和龟裂现象。
